Brennstoffzellenschläuche für Maschinen, Anlagen und Fahrzeugtechnik
Brennstoffzellenschläuche sind ein wichtiger Bestandteil von Brennstoffzellen-Systemen. Sie werden auch oft als Wasserstoffschlauch bezeichnet. Brennstoffzellen wandeln chemische Energie, die in einem Brennstoff wie Wasserstoff gespeichert ist, direkt in elektrische Energie um. Dabei werden Strom, Wasser und Wärme erzeugt. Um diese Prozesse zu ermöglichen, müssen verschiedene Medien und Materialien, wie beispielsweise Brennstoff, Sauerstoff, Wasser, Kühlmittel und Elektrolyt, in die Brennstoffzelle geleitet werden.
Die Brennstoffzellenschläuche spielen hierbei eine wichtige Rolle, da sie die verschiedenen Gase und Flüssigkeiten zum richtigen Zeitpunkt und in der richtigen Menge in die Brennstoffzelle führen bzw. abführen. Dabei müssen Brennstoffzellenschläuche besonders hohe Anforderungen erfüllen, wie beispielsweise Beständigkeit gegenüber aggressiven Chemikalien, hohe Temperaturbeständigkeit und Flexibilität.
In Brennstoffzellenantrieben sind Leitungen für das Thermomanagement, die Kraftstoffversorgung und die Luftansaugung erforderlich. Aufgrund der besonderen Einsatzbedingungen sind die Leitungen nur schwer entflammbar und verfügen über einen hohen elektrischen Oberflächenwiderstand. Eine effiziente Kühlung der Brennstoffzelle ist ein wesentlicher Bestandteil für ein optimiertes Thermomanagement von Brennstoffzellen-Fahrzeugen.
Sie benötigen Brennstoffzellenschläuche für Ihre Projekte in der Brennstoffzellentechnik? Buchen Sie ein unverbindliches Beratungsgespräch mit unseren Experten, indem Sie hier klicken oder laden Sie jetzt unseren interaktiven Produktkatalog für einen Einblick in das NovaNox® Brennstoffzellenschlauch-Portfolio herunter.
Brennstoffzellenschläuche
Brennstoffzellenfahrzeuge nutzen elektrische Energie aus Wasserstoff oder einem Methanol-Wasser-Gemisch. Diese Energie wird mithilfe einer Brennstoffzelle oder einer Direkt-Methanol-Brennstoffzelle (DMFC) erzeugt und entweder direkt für den Antrieb genutzt oder in einer Traktionsbatterie gespeichert.
NovaNox® bietet für Brennstoffzellen-Systeme und Wasserstoffmotoren speziell angefertigte Kühlwasserschläuche, Brennstoffzellenschläuche, Wasserstoffschläuche und Luftansaugschläuche an. Diese Schläuche sind nicht entflammbar und weisen einen elektrischen Oberflächenwiderstand auf. Sie können auch nach der Brennbarkeitsklasse UL94-V-0 gefertigt werden und sind beständig gegenüber hochreinem Kühlwasser.
Dank unserer langjährigen Erfahrung in der Tanktechnik können wir auch optimale und maßgefertigte Kraftstofftanks für E-Fuels anbieten.

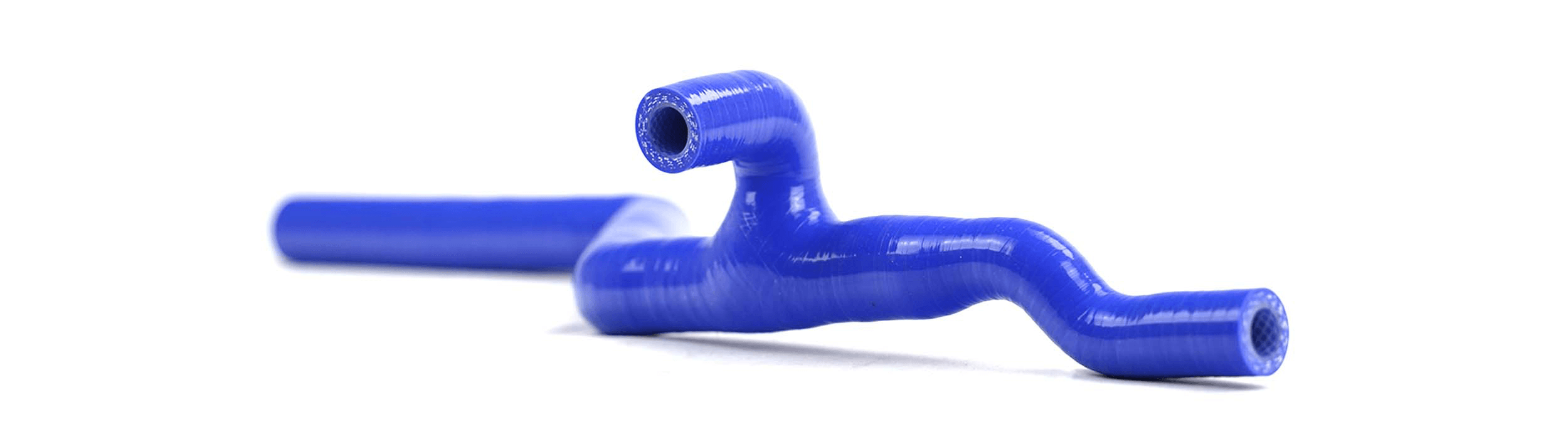

Methanol-Brennstoffzellenschläuche
Die Direkt-Methanol-Brennstoffzelle (DMFC) verwendet ein Methanol-Wasser-Gemisch zur Stromerzeugung. Im Gegensatz zur herkömmlichen Brennstoffzelle muss Wasserstoff nicht unter hohem Druck komprimiert werden. Methanol ist bei normalen Temperaturen und Drücken flüssig und wird in einem metallischen Reformer auf ca. 300°C erhitzt. In einem Katalysator wird es in Wasserstoff (H), Sauerstoff (O) und Kohlendioxid (CO₂) aufgeteilt.
Kohlenstoff (C) und Sauerstoff (O) werden als CO₂ an die Umwelt abgegeben, während die Energie des Wasserstoffs (H) freigesetzt wird. Der erzeugte Strom wird entweder gespeichert oder direkt an den Elektromotor des Fahrzeugs geleitet. Ein Fahrzeug mit DMFC stößt nur Klimagase aus und die Technologie wird auch bereits in der Schifffahrt eingesetzt.
Ein Fahrzeug mit einer Methanol-Brennstoffzelle vereint die Vorteile eines E-Fahrzeugs und eines Verbrennungsmotors. Es findet eine saubere Verbrennung statt, wobei nur so viel CO₂ freigesetzt wird, wie zur Energiegewinnung benötigt wurde. Jedoch muss das Methanol klimaneutral hergestellt werden. Das Tanken dauert ähnlich lange wie bei einem klassischen Verbrennungsmotor, während das Aufladen eines Elektromotors viel länger dauert.
Methanol wird als gefährliche Chemikalie eingestuft und erfordert daher einen dichten und sicheren Kraftstofftank zur Speicherung des Methanol-Wasser-Gemischs. NovaNox® bietet passgenaue Lösungen für diese Herausforderung an. Das Unternehmen hat langjährige Erfahrung in der Produktion von Kraftstoff- und Industrietanks und kann Stahl-, Edelstahl- und Aluminiumtanks herstellen, die Ihren Anforderungen entsprechen. NovaNox® liefert auch Silikonschläuche und Kraftstoffschläuche, die sich aufgrund ihrer Beständigkeit gegenüber Säuren, Laugen und Chemikalien hervorragend zur Leitung des Methanol-Wasser-Gemischs eignen.

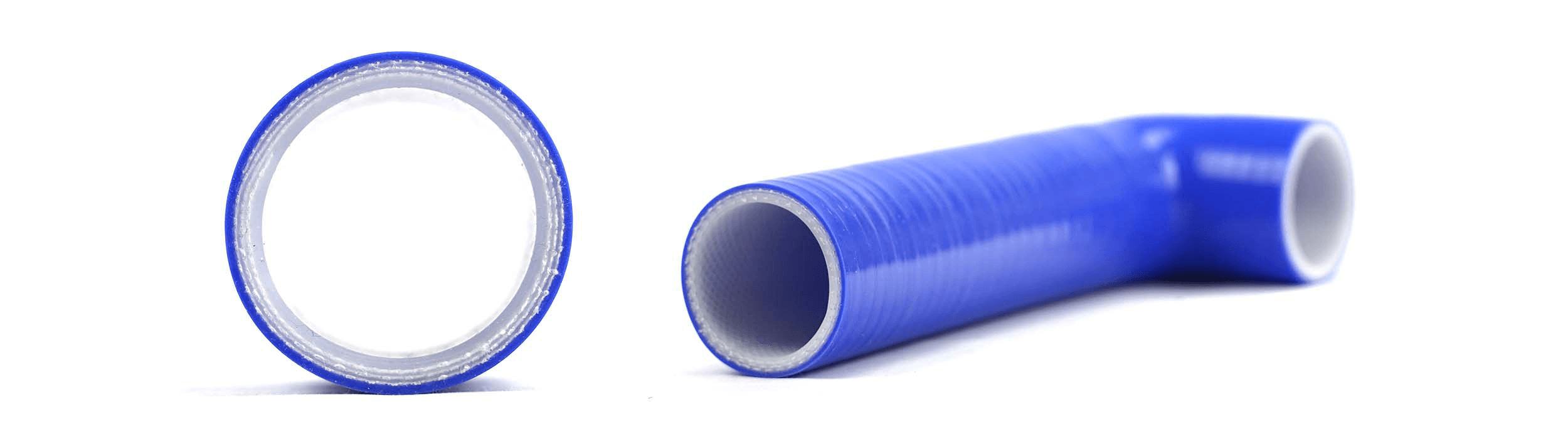

Aufbau und Leistung

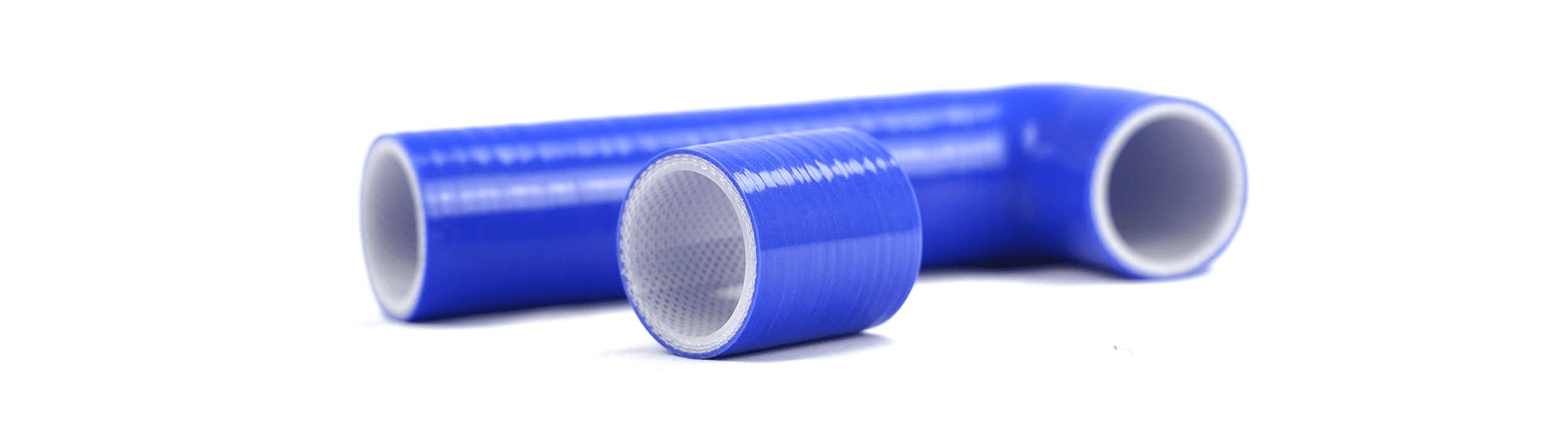

Die Brennstoffzellenschläuche von NovaNox® bestehen hauptsächlich aus Ethylen-Propylen-Dien-Kautschuk (EPDM). Für Anwendungen mit starkem Über- oder Unterdruck kann optional eine Edelstahldrahtverstärkung eingebaut werden. Die Schläuche verfügen über glatte Innenflächen für einen verbesserten Durchfluss und sind in einem Temperaturbereich von -55°C bis +200°C (kurzzeitig bis 220°C) einsetzbar.
Das verwendete EPDM-Material macht die Schläuche flammenhemmend und wenig leitend. Das Risiko einer Verunreinigung durch extrahierbare Stoffe ist minimiert und es sind kaum flüchtige Bestandteile enthalten. Dies schützt die Brennstoffzelle vor Beschädigungen durch Fremdkörper. Häufig werden die Schläuche als Kühlwasserschläuche in Brennstoffzellenfahrzeugen verwendet, da sie gegen das verwendete Glykol-Wassergemisch beständig sind.
NovaNox® Kühlerschläuche sind speziell für den Einsatz in Brennstoffzellenfahrzeugen entwickelt worden. Sie bestehen aus hochwertigen Materialien wie VMQ (Silikon-Kautschuk) oder EPDM (Ethylen-Propylen-Dien-Kautschuk), die strengen Qualitätsprüfungen unterliegen. Die Schläuche werden mit modernsten Technologien hergestellt und erfüllen hohe Anforderungen an Temperatur-, Chemikalien- und Alterungsbeständigkeit. Die Schläuche können Temperaturen von -50°C bis +220°C dauerhaft standhalten. Für noch höhere Temperaturen gibt es das NovaNox® Hochleistungssilikon, das bis zu 250°C aushalten kann.
Die Schläuche sind auch gegenüber verschiedenen Chemikalien, Laugen und Säuren resistent. Sie sind unempfindlich gegenüber Witterungseinflüssen und verlieren nicht an Qualität im Laufe der Zeit. Die Schläuche sind zudem sehr elastisch und können Vibrationen, Brems- und Zugbewegungen des Motors problemlos ausgleichen. Die Schläuche haben ein geringes Gewicht und tragen somit zur Gewichtsreduzierung des Fahrzeugs bei. NovaNox® Kühlerschläuche sind die ideale Wahl für Brennstoffzellenfahrzeuge, die eine hohe Leistung und Zuverlässigkeit erfordern.

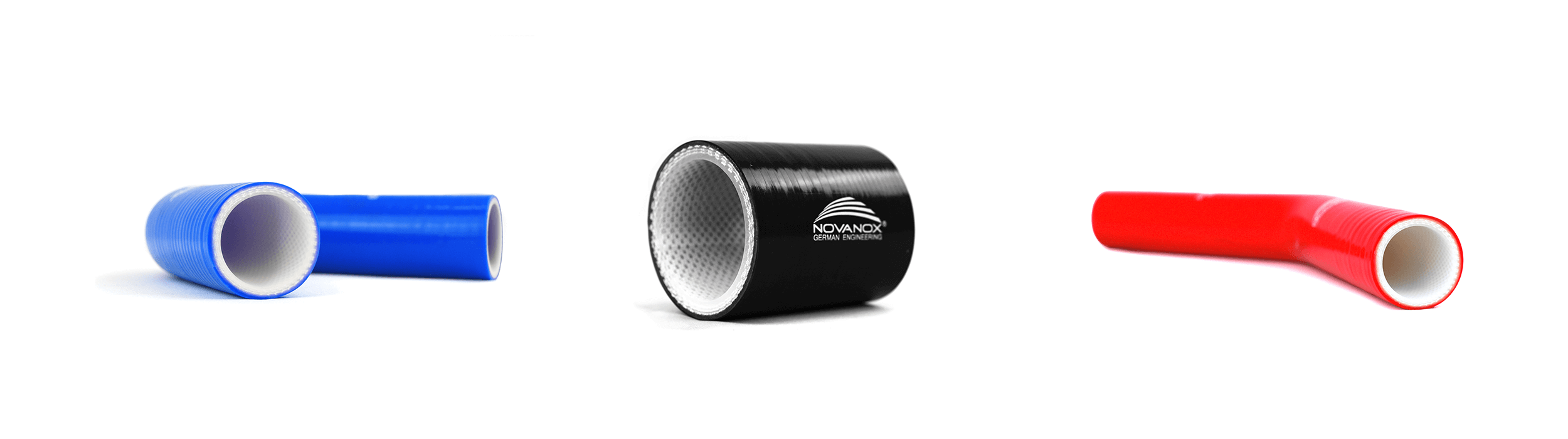

FKM und FDA
Fluorkautschuk (FKM)
NovaNox® FKM-Schläuche sind aufgrund ihrer hervorragenden Eigenschaften sehr gefragt. Fluorkautschuk (FKM) zeichnet sich durch einen Temperaturbereich von -20°C bis 250°C aus. FKM weist eine gute Abriebfestigkeit auf und ist kompatibel mit Säuren, Alkoholen, sauerstoffhaltigen Lösungsmitteln, Laugen, Kraftstoffen und Kohlenwasserstoffen sowie Mineralölen.
Durch diese Eigenschaften sind die NovaNox® FKM-Schläuche oft die bevorzugte Wahl in Anwendungen, bei denen eine hohe Beständigkeit gegen Chemikalien und extreme Temperaturen erforderlich ist. So stellt NovaNox®, auf Anfrage Brennstoffzellenschläuche mit einer Innenseele aus Fluorkautschuk (FKM), da dieses abriebfeste und chemikalienbeständige Material sich hervorragend zur Durchleitung von hochreinem Wasserstoff und Kühlmitteln eignet.

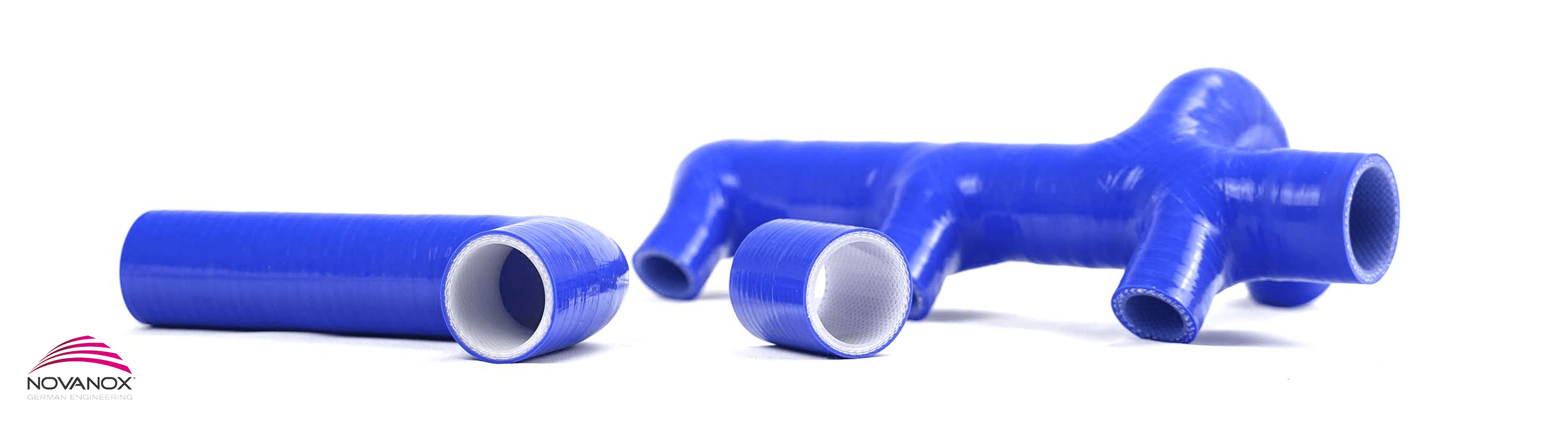

FDA-Silikon
Neben Brennstoffzellenschläuchen mit einer Innenseele aus Fluorkautschuk (FKM) fertigt NovaNox® Brennstoffzellenschläuche mit einer Seele aus FDA-konformen Silikon.
Bei FDA-Silikonschläuchen handelt es sich um Schläuche, die von der US-amerikanischen Food and Drug Administration (FDA) für den Einsatz in der Lebensmittel- und Pharmaindustrie zugelassen sind. Einige Vorteile von FDA-Silikonschläuchen sind ihre hohe Temperaturbeständigkeit von bis zu 220°C und ihre Flexibilität. Sie sind zudem geruchs- und geschmacksneutral und können leicht gereinigt werden.
FDA-Silikonschläuche sind sehr chemisch beständig und widerstehen vielen Chemikalien wie Säuren und Laugen aber auch hochreinem Wasserstoff und Kühlmitteln halten die NovaNox® FDA-konformen Schläuche ohne weiteres stand.

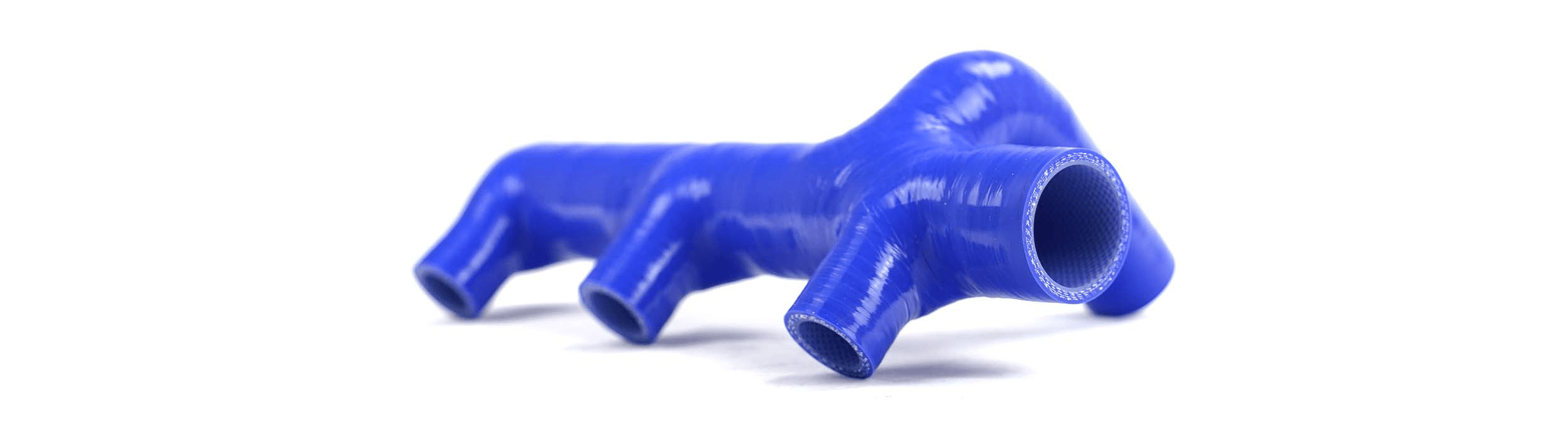

Individuelle Brennstoffzellenschläuche von NovaNox®
Fahrzeuge, die Brennstoffzellen oder Direkt-Methanol-Brennstoffzellen zur Energiegewinnung nutzen, sind oft kompakt gebaut. Dies bedeutet, dass Hersteller von Brennstoffzellenfahrzeugen wenig Platz haben und eine maßgeschneiderte Schlauchlösung benötigen. NovaNox® arbeitet eng mit Ihnen zusammen, um Formschläuche für Ihre Fahrzeuge, Boote oder Schiffe zu entwickeln. Diese Formschläuche sind speziell auf Ihr Anforderungsprofil abgestimmt und helfen Ihnen dabei, den verfügbaren Platz effektiv zu nutzen. NovaNox® agiert als Entwicklungspartner und unterstützt Sie bei Neuentwicklungen, Weiterentwicklungen und Kostenoptimierungen. Mit NovaNox® an Ihrer Seite können Sie sicher sein, dass Sie die bestmögliche Lösung für Ihre Anforderungen erhalten.
Haben Sie ein Projekt mit begrenztem Bauraum? Dann zögern Sie nicht, klicken Sie hier und buchen Sie Ihr kostenloses und unverbindliches Erstgespräch mit unseren Experten. Wir besprechen gemeinsam Ihre individuellen Anforderungen und entwickeln eine maßgeschneiderte Lösung für Ihre Einbausituation.
Dienstleistungen
Als Systemlieferant und Hersteller für Silikonschläuche begleiten wir unsere Kunden über den gesamten Produktlebenszyklus hinweg. Wir bewerten dabei gemeinsam mit Ihnen die individuelle Einbausituation und die späteren Einsatzbedingungen und starten anschließend mit der Protoypenphase und der Serieneinführung. Mithilfe unserer eigens durchgeführten Machbarkeits- und Kostenanalyse liefern wir in der Entwicklungsphase schnelle Erkenntnisse. Ziel ist es, Einführungszeiten zu verkürzen, planmäßig und erfolgreich in Serie zu starten und Ihr Projektbudget zu schonen. Auch nach Serieneinführung steht Ihnen NovaNox® als verlässlicher Partner mit einem Konsignationslager zur Seite.
Als Systemlieferant für Brennstoffzellenschläuche liefern wir Ihnen eine komplette und einbaufertige Systemlösung. Dabei übernehmen wir komplette Prozesse wie die Beschaffung, Terminüberwachung, Qualitätskontrolle oder Baugruppenmontage. Dadurch wird die Passgenauigkeit des Systems deutlich verbessert, der Montagekomfort erhöht und die Montagezeit verringert. Durch unsere direkten Beschaffungswege wird Ihre Supply Chain optimiert.
Mögliche Komponenten eines einbaufertigen Systems sind die entsprechenden Schellen und Pressringe zur Befestigung der Brennstoffzellenschläuche. Außerdem können sie direkt mit dem passenden Behälter geliefert werden, der aus Stahl, Edelstahl oder Aluminium gefertigt ist und die Kühlflüssigkeit oder den Wasserstoff lagert.
Da wir Sie während des gesamten Produktlebenszyklus begleiten und als Systemlieferant von unserer langjährigen Lager- und Logistikkompetenz profitieren, können wir von Bedarfsplanung bis hin zur logistischen Abwicklung den kompletten Prozess übernehmen. Ihre bestehenden Lager- und Logistikprozesse können dabei vollumfänglich in unseren Prozessen integriert werden. Dabei unterstützt uns unser Konsignationslager mit einer Fläche von 1.200m². Mithilfe des Lagers können wir Ihnen flexible und termingerechte Abrufe und eine sichere Bauteilversorgung über das komplette Jahr hinweg bieten. Damit können wir zugleich Ihre Lagerkapazitäten entlasten.
Qualitätsmanagement
Qualität steht bei NovaNox® an erster Stelle. Ihre NovaNox® Brennstoffzellenschläuche werden mit einem dauerhaften und hochqualitativen Druck ausgestattet. Dabei können Sie frei entscheiden, ob Sie Zahlen, Symbole oder Buchstaben für Ihre persönliche Identifikation für eine stetige Rückverfolgbarkeit präferieren. Die selbige freie Auswahl steht Ihnen bei der Farbgebung zur Verfügung. Neben unseren Standardfarben blau und schwarz realisieren wir jede RAL-Farbe für Sie. So können Sie Ihre Brennstoffzellenschläuche in Ihren Unternehmensfarben oder als Schlauchtypentrennung erhalten.
Dichte und stabile Brennstoffzellenschläuche sind essenziell, um den kompletten Kreislauf zu schützen. Aus diesem Grund werden die Brennstoffzellenschläuche bereits beim Musterbau auf Stabilität, Druckbeständigkeit und Dichtigkeit geprüft. Dabei simulieren wir die Druckanforderungen mit unseren stationären Prüfanlagen. Dadurch bieten wir Ihnen Sicherheit bei der Verwendung und eine hohe Lebensdauer Ihrer Brennstoffzellenschläuche. Nach Abschluss der Tests erhalten Sie eine detaillierte Prüfdokumentation, die Sie schnell und einfach in die Gesamtdokumentation integrieren können.
Brennstoffzellenschläuche sind teilweise extremen Temperaturen ausgesetzt und müssen daher im Vorhinein gründlich getestet werden. Damit die Formschläuche die Temperaturanforderungen im Dauerbetrieb meistern, benutzen wir ausschließlich hochqualitative und zertifizierte Materialien. Die Prüfung der Temperaturbeständigkeit erfolgt bereits bei unserem Rohstofflieferanten. Die daraus resultierenden Ergebnisse werden für jede Ihrer Lieferchargen intern protokolliert.
Die Reinheit von Brennstoffzellenschläuchen muss zu jeder Zeit gegeben sein, damit die Brennstoffzelle nicht beschädigt wird. Neben der Verwendung von speziellen Materialien, die das Risiko einer Verunreinigung der durchgeleiteten Flüssigkeit minimieren, führen wir eine maschinelle Spülung Ihrer Brennstoffzellenschläuche durch. Dabei wird der Kreislauf Ihrer Maschine, Anlage oder Ihres Fahrzeugs vor Schmutzpartikeln oder sonstigen Rückständen effektiv geschützt.
NovaNox® Brennstoffzellenschläuche können nach verschiedenen internationalen Konformitäten gefertigt werden, um Ihnen zusätzliche Sicherheit zu gewährleisten. Sie können bspw. nach der „Restriction of Hazardous Substances“ (RoHS) oder der „Registration, Evaluation, Authorisation und Restriction of Chemicals“ (REACH). Dabei werden die verwendeten Gefahrenstoffe bei der Herstellung begrenzt. Zudem wird sichergestellt, dass die Chemikalien sicher verwendet werden und so zu keiner Zeit eine Gefahr für Umwelt und Mensch besteht. Außerdem sollen so beim späteren Recyceln keine gefährlichen Stoffe in die Umwelt gelangen können. Zusätzlich ist es uns möglich, nach dem „Toxic Substances Control Act“ (TSCA) zu fertigen, wobei erneut die eingesetzten gefährlichen Stoffe begrenzt werden. Sie haben ein Projekt und benötigen einen individuellen und maßgefertigten Brennstoffzellenschlauch für Ihre Brennstoffzelle oder Direkt-Methanol-Brennstoffzelle? Dann buchen Sie noch heute hier Ihr persönliches, unverbindliches und kostenfreies Erstgespräch mit unseren Experten. Sollten Sie zuerst noch weitere Informationen oder eine Lieferantenerklärung benötigen, senden Sie uns gerne eine E-Mail an info@novanox.eu.
