Normes pertinentes pour les tuyaux

Utilisation sûre des tuyaux flexibles.

Votre service pour les solutions de tuyaux.

Obtenez des avantages concurrentiels clairs parce que vous misez sur les normes et les standards de NovaNox®. Car les normes sont synonymes d'efficacité, de confiance et de sécurité. Vous pouvez ainsi profiter d'économies de coûts. Vous trouverez ici un aperçu de l'application des normes et des différents standards de NovaNox®.

PDF Normes pour les tuyaux

Pour garantir un transport sûr des fluides, les tuyaux flexibles doivent répondre à un grand nombre d'exigences. Parmi ces exigences figure notamment la conductivité électrique d'un tuyau flexible. Les tuyaux flexibles sont classés différemment en fonction de leur résistance.

Conducteur électrique < 106 ohms/mètre
Antistatique 106 à 109 ohms/mètre
Isolant 109 ohms/mètre



Objectif de la conductivité électrique pour les tuyaux flexibles :
Les tuyaux flexibles doivent transporter et acheminer quotidiennement une multitude de fluides. Lors du transport de différents liquides et solides, les tuyaux se chargent électrostatiquement. Cela augmente non seulement le risque de danger, car des étincelles résultent de charges soudaines, mais cela endommage également votre tuyau flexible et nuit à sa performance. C'est pourquoi les tuyaux flexibles doivent être mis à la terre. Il s'agit de concevoir les lignes de tuyau nécessaires de manière à éviter de manière sûre et efficace les décharges en grappe par glissement, la corrosion, les étincelles et les effets de pinhole.

Pour garantir une sécurité et une efficacité absolues, les tuyaux flexibles NovaNox® sont soumis à une multitude de tests qui garantissent leur conductivité électrique. La conductivité électrique résulte d'un mélange adapté du matériau du tuyau. De plus, des conducteurs métalliques ou des torons peuvent être intégrés dans le matériau du tuyau. Dans le domaine de l'électrotechnique, les torons sont des conducteurs électriques constitués de fils individuels minces. Grâce à leur matériau, ils sont faciles à plier et s'adaptent avec précision aux géométries les plus complexes. Avant le montage correct des torons, ceux-ci sont préparés pour la mise à la terre. La mise à la terre permet d'évacuer les courants électriques vers la terre. De ce point de vue, les câbles flexibles possèdent un réservoir illimité dans lequel les charges électriques peuvent être évacuées.

Norme sur les tuyaux pour la chimie EN 12115:2011
Les tuyaux flexibles NovaNox® sont fabriqués conformément aux dernières indications selon la norme pour tuyaux chimiques EN 12115:2011. On distingue ici les tuyaux Ω et les tuyaux M. Les tuyaux Ω sont des tuyaux non métalliques pour lesquels il existe une résistance suffisamment faible entre les armatures du tuyau. Cela s'explique par le fait que l'âme est également composée de matériaux non métalliques. Les tuyaux Ω doivent être marqués d'un Ω conformément à la norme DIN EN 12115.

Contrairement aux tuyaux Ω, les tuyaux M sont des tuyaux en matériaux non conducteurs. Dans ce cas, la conductivité entre la tubulure et les raccords de tuyaux ne peut être assurée qu'à l'aide de conducteurs métalliques supplémentaires. Les tuyaux M doivent également être marqués d'un M conformément à la norme DIN EN 12115.

Les deux types de tuyaux peuvent être utilisés dans des zones et des environnements à risque d'explosion. C'est pourquoi, en Europe, la résistance à travers la paroi du tuyau ne doit pas être supérieure à 109 Ω.

Flexibles électriques pour machines, véhicules et installations
Dans la construction mécanique, la construction d'installations et la construction de véhicules, on trouve de nombreux domaines d'application pour les tuyaux flexibles conducteurs. Dans la construction d'installations, les tuyaux flexibles sont utilisés pour différents processus de production. Il s'agit par exemple de l'acheminement, c'est-à-dire du remplissage, du transvasement et du transfert de produits chimiques et d'autres fluides abrasifs.
Il s'agit notamment de
› Vernis
› Solvants
› Peintures
› Alcools
› Essences
› Huiles diverses
› Acides
› Lessives alcalines etc

Il est recommandé de nettoyer et de rincer régulièrement les tuyaux flexibles et de les stocker de manière conforme.

Dans les véhicules et la construction mécanique, les tuyaux flexibles assurent également le transport de différents liquides et gaz. La conductivité électrique joue un rôle important, surtout pour les camions-citernes ou les wagons-citernes. Les camions-citernes sont des véhicules spéciaux qui assurent le transport de liquides, de gaz, de poussières ou de produits en vrac plus fins. Les camions-citernes disposent d'un dispositif d'aspiration et sont désignés comme des camions-aspirateurs spécialisés ou, dans certaines circonstances, comme des camions-silos.

Les wagons-citernes, quant à eux, sont des wagons de marchandises qui disposent de plusieurs réservoirs. Ces réservoirs sont généralement sous haute pression. Ici aussi, des liquides et des gaz sont transportés, raison pour laquelle la conductivité électrique des tuyaux nécessaires est indispensable.

Les tuyaux flexibles NovaNox® sont fabriqués spécialement pour votre situation de montage individuelle. Les contraintes mécaniques varient en fonction du domaine d'application. Tout au long du cycle de vie du produit, nous sommes votre partenaire de développement afin de mettre au point avec vous des conduites flexibles optimales. Il ne faut prendre aucun risque, en particulier en ce qui concerne la conductivité des tuyaux. Faites-vous donc conseiller de manière intensive et adressez-vous à des experts. L'équipe NovaNox® se tient à tout moment à votre disposition pour cela !

Vous avez besoin d'un tuyau personnalisé et électriquement conducteur ? Alors vous êtes à la bonne adresse chez NovaNox® ! Convenez maintenant d'un premier entretien sans engagement au bas de la page avec l'un de nos experts !

NovaNox® Nous fournissons des solutions système

Conductivité électrique des tuyaux flexibles

Le stockage du caoutchouc et des silicones, comme par exemple les tuyaux en silicone NovaNox®, nécessite un entretien et un soin particuliers. Le stockage est régi par la norme DIN 7716, qui contient les directives pour le stockage, l'entretien et le nettoyage des produits en caoutchouc. Bien que les tuyaux en silicone NovaNox® résistent à des conditions externes extrêmes, un stockage approprié est indispensable. En effet, la durée d'utilisation des silicones et du NBR peut être affectée par un stockage non conforme. C'est pourquoi différents critères et conditions doivent être respectés. Parmi ces critères, on trouve par exemple la température idéale de stockage. Celle-ci se situe entre +5°C et +20°C environ. La température de stockage ne devrait pas être inférieure à -12°C. L'humidité de l'air du lieu de stockage doit également être régulée régulièrement. Le local de stockage doit être sec, frais, modérément ventilé et, si possible, peu poussiéreux.

Les silicones et le caoutchouc doivent être stockés dans des sacs dits en polyéthylène. Le polyéthylène est une matière thermoplastique et est généralement utilisé comme revêtement blanc cireux. La raison en est que le polyéthylène est particulièrement résistant à la température et à la pression. Idéalement, tous les silicones et les caoutchoucs devraient être stockés dans des sacs en polyéthylène soudés. Malgré la protection, certaines durées de stockage ne devraient pas être dépassées.

› NBR (caoutchouc acrylonitrile-butadiène) -> 4 ans
› HNBR (caoutchouc acrylonitrile-butadiène hydrogéné) -> 4 ans
› EPDM (éthylène-propylène-diène) -> 6-8 ans
› FKM (caoutchouc fluoré) -> 10 ans
› VMQ (caoutchouc de silicone) -> 10 ans

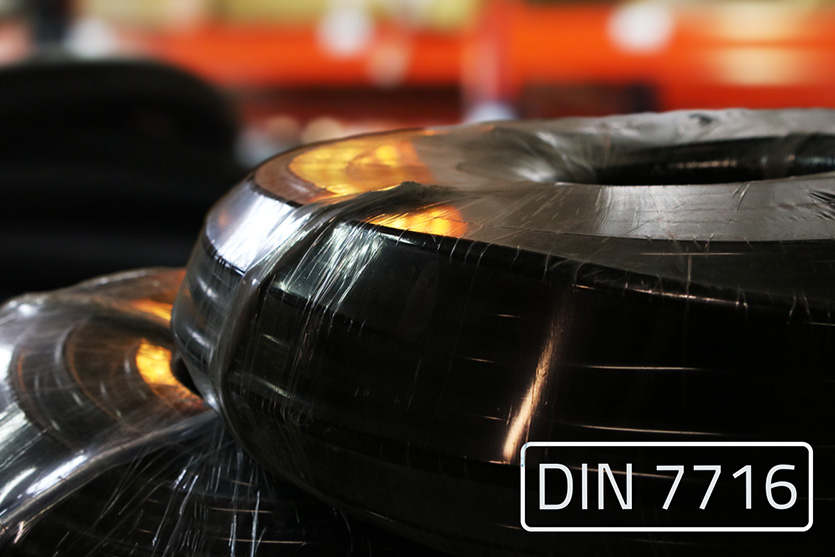

Norme DIN-7716
La norme DIN-7716, reconnue au niveau international, contient des directives pour le stockage des élastomères. Le plein effet des conditions de stockage se manifeste au moins pendant plus de 6 mois. Les influences nocives pour l'environnement sont contrecarrées, ce qui entraînerait sinon des dommages.
› durcissement excessif
› Ramollissement
› Déformations permanentes
› écaillage
› Fissures
› Ou d'autres dommages de surface
entraîneraient des dommages.

Lieu de stockage
L'espace de stockage, frais, sec et exempt de poussière, doit être modérément ventilé. L'humidité relative de l'air doit être inférieure à 65%. Les produits en silicone et en caoutchouc doivent être protégés des rayons directs du soleil et d'une forte lumière artificielle. La lumière ultraviolette endommage les produits en silicone. Un éclairage ambiant avec des lampes à incandescence normales est donc préférable.

Influences chimiques
Les tissus caoutchoutés et autres articles à grandes cellules doivent être particulièrement protégés de l'ozone. En raison de la grande nocivité de l'ozone, les entrepôts ne doivent en aucun cas contenir des dispositifs produisant de l'ozone. Il s'agit notamment des installations à vapeur de mercure, des sources de lumière fluorescente ou d'autres dispositifs qui produisent des charges électriques ou des étincelles. En outre, les produits abrasifs tels que les solvants, les carburants ou autres produits chimiques et acides ne doivent pas être conservés dans le local de stockage.

Conditions de pression et stabilité dimensionnelle
Il est essentiel que les produits en caoutchouc et en silicone soient stockés sans traction ou tension. Ceux-ci doivent être stockés sans pression ou autres déformations afin d'éviter des déformations permanentes ou des fissures irréversibles. Des déformations peuvent sinon être provoquées par le contact avec des métaux. C'est pourquoi les produits en caoutchouc et en silicone ne devraient pas être stockés en contact avec des substances métalliques et devraient, dans le meilleur des cas, contenir un revêtement protecteur. Il est également possible de poudrer les produits en caoutchouc et en silicone. Il convient de noter que ces poudres ne doivent pas contenir de substances nocives. Les poudres suivantes conviennent pour le poudrage des produits en caoutchouc et en silicone :
› Craie en pâte
› poudre de talc
› poudre de mica
› amidon de riz


Maintenance et entretien
Pour l'entretien des produits en caoutchouc et en silicone, un nettoyage au savon et à l'eau chaude s'impose. Après un stockage prolongé, il est également possible d'utiliser d'autres produits de nettoyage doux et efficaces, comme par exemple une solution de carbonate de sodium à 1,5%. Il ne faut en aucun cas utiliser des produits de nettoyage agressifs tels que les hydrocarbures. Les objets à arêtes vives comme les brosses métalliques ou le papier de verre ne doivent pas non plus être utilisés pour le nettoyage, car ils endommagent les matériaux.

Lors du stockage de vos tuyaux en silicone NovaNox®, veillez à les entreposer correctement conformément à la norme DIN-7716. N'hésitez pas à nous contacter si vous avez d'autres questions. Vous avez besoin de tuyaux flexibles de haute qualité ? Alors convenez dès maintenant d'un premier entretien sans engagement avec l'un de nos interlocuteurs en bas de page !
