Rohrleitungen Abgas für Maschinen, Anlagen und Fahrzeugtechnik

In Maschinen, Anlagen oder der Fahrzeugtechnik werden Rohrleitungen Abgas im Motor- und Hydrauliksystem eingesetzt. Sie fungieren dabei beispielsweise als Abgasrohr, Ladeluftrohr, Kühlwasserrohr oder Hydraulikrohr. Gefertigt werden Rohrleitungen in geschweißter und gebogener Form oder in Kombination.

Neben der mechanischen Belastung und Dichtheit müssen Rohrleitungen Abgas eine Vielzahl an Anforderungen gerecht werden damit Motor- und Hydrauliksysteme störungsfrei arbeiten können.

Rohrleitungen Abgas für Maschinen, Anlagen und Fahrzeugtechnik
Individuelle Rohrleitungen Abgas von NovaNox®

Mit unserer langjährigen Erfahrung als Komponenten- und Systemlieferant in der Rohrtechnik entwickeln und produzieren wir individuelle Rohrleitungen für Hersteller von Maschinen, Anlagen und der Fahrzeugtechnik. Wir sind in der Lage Ihnen die gesamte Abgasverrohrung gemäß Ihren Vorgaben als einbaufertige Lösung zu produzieren. Hierbei reicht unsere Produktpalette vom Turboflansch über Regenklappen bis hin zum kompletten Abgassystem. NovaNox® Rohrleitungen Abgas werden aus hochwertigem Stahl oder Edelstahl gebogen und geschweißt.

Von einfachen bis hin zu komplexen Geometrien realisieren wir mit unseren modernen Fertigungsmöglichkeiten Rohrleitungen für jede Einbausituation. NovaNox® Rohrleitungen Abgas sind somit immer individuell auf die Einbaumöglichkeiten abgestimmt. Auf diese Weise werden auch besonders enge Bauräume effektiv genutzt. Mit verschiedenen Oberflächenbehandlungen und Rohrendbearbeitungen liefern wir zudem einbaufertige Rohrleitungen.

Individuelle Rohrleitungen Abgas von NovaNox®

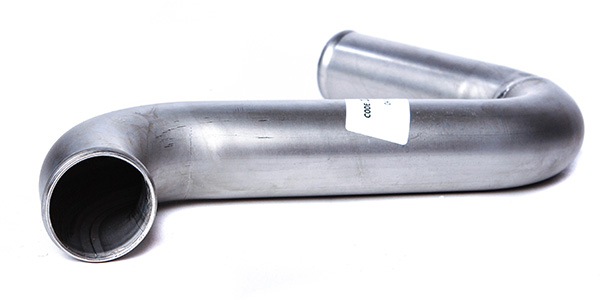

Abgasrohrleitungen gebogen

Um die Abgasrohrleitungen in Form zu bringen, benutzen wir bei NovaNox® verschiedene Biegeverfahren und -techniken. Dabei werden beispielweise das Dornbiegen und Rollbiegen kombiniert, um Rohre mehrmals umzuformen. Die Umformung ist durch diese Verfahren selbst dann möglich, wenn die Rohre zuvor bereits verformt wurden. Beim Dornbiegen werden die Rohre auf einen Dorn geschoben und in einem festgelegten Radius um das Werkzeug gebogen. Damit das Rohr nicht ausweichen kann, wird es mit Spannbacken und Gleitschienen stabilisiert. Beim Rollbiegen hingegen wird dir Verformung durch verstellbare Rollen, in die das Rohr gespannt wird, herbeigeführt. Durch diese Praxis wird das Verfahren auch Walzen, Rohrwalzen oder Profilwalzen genannt. Bei diesem Verfahren ist es möglich deutlich engere Biegeradien zu erzeugen. All diese Prozesse werden an „kalten“ Rohren durchgeführt.

„Kalte“ Rohre bzw. „Kaltbiegen“ bedeutet, dass die Rohre nach dem Herstellungsprozess abgekühlt wurden und anschließend verformt werden. Durch das Verformen im kalten Zustand wird ein deutlich breiteres Spektrum an Rohr- und Profilbearbeitungen möglich. Zusätzlich können mehrere Übergangsbögen an einem einzigen Rohr ausgeführt werden. Außerdem ist ein weiterer Vorteil, dass der Prozess deutlich günstiger und schneller zu realisieren ist. Einziges Manko ist die Limitierung der Bearbeitung ab einem Durchmesser von 2 Metern. Ab diesem Durchmesser müssen die Rohre im Hochofen bearbeitet werden.

Selbstverständlich werden die Werkstoffe einer sorgfältigen Prüfung unterzogen. Hierdurch garantieren wir die Qualität unserer Produkte und eine 100%ige Rückverfolgbarkeit.

Abgasrohrleitungen gebogen
NovaNox® Rohrleitungen Abgas geschweißt

Der Schweißprozess ist ein äußerst wichtiger Prozess in der Rohrbearbeitung. Er ermöglich sowohl einfach als auch höchstkomplexe Geometrien. Wir nutzen beim Schweißen die Verfahren MIG, MAG und WIG. Durch diese Verfahren werden wasserdichte Schweißungen und Lichtbogenschweißungen ermöglicht. Bei jeglichen genannten Verfahren garantiert NovaNox® den Einsatz qualifizierter Schweißer.

Weitere Prozesse, die wir übernehmen sind das Lasern, Fräsen, Drehen, Nieten, Schleifen, und die anschließende Endmontage.

NovaNox® Rohrleitungen Abgas geschweißt
CNC-Steuerung

Die CNC-Steuerung ermöglicht es uns unsere verschiedenen Biegetechniken durchzuführen und CNC-Biegeteile zu fertigen. Hierzu zählen etwa Ellipsen, Stichbögen, Schweifbögen oder 3D-Biegeteile mit wechselnden Radien und äußerst präzisen Übergängen zwischen Bögen und Geraden. Mit unserer CNC-Rohrbiegemaschine können wir hohe Qualitätsstandards gewährleisten. Dies ist vor allem bei Produkten, die in Serie zu fertigen sind, von hoher Bedeutung. Die Maschine bietet eine hohe Wiederholgenauigkeit bei sämtlichen Biegungen. Während des Biegungsprozesses wird zudem kontinuierlich der erreichte Radius geprüft und somit Fehler oder Abweichungen vermieden.

CNC-Steuerung
Ihre Vorteile

Die doppelwandigen Abgasrohrleitungen von NovaNox® zeichnen sich durch ihre extrem stabile und vibrationsbeständige Isolierung aus. Diese sorgt für eine extreme Hitzebeständigkeit und dauerhafte Wärmedämmung. Hierdurch werden naheliegende empfindliche Bauteile optimal geschützt. Außerdem ist eine Abgasrohrleitung dank der individuellen Fertigung für jede Geometrie anzufertigen. Sie kann auch an vorhandene Bauplatzsituationen angepasst werden und dadurch zum Schluss problemlos eingefügt werden. Des Weiteren ist sie wasserdicht und kraftstoff-, öl, harnstoff- und säureresistent.

Ihre Vorteile

Dienstleistungen

Schon in den frühen Entwicklungsphasen ermitteln wir mithilfe der FEM Berechnungen u.a. die Baufestigkeit, Dauerfestigkeit und die Materialeffizienz Ihres Konzeptes. Durch diese Berechnungen sind Sie während der Testphasen und ebenfalls nach Inbetriebnahme Ihres Produktes durch Ihren Kunden auf der sicheren Seite.

Die Konsequenzen unterschiedlicher mechanischer, thermischer und elektrischer Belastungen visualisieren wir Ihnen digital mithilfe von linearen und nicht-linearen strukturmechanischen Berechnungen. Der Vorteil daran ist, dass schon bevor die Prototypen gefertigt werden, die Auswirkungen verschiedener Einflüsse auf das gesamte Produkt oder Bauteil untersucht werden können. Dieses Konzept ist sowohl für einfache als auch für komplexe Geometrien durchführbar.

Die Ergebnisse der durchgeführten Berechnungen dienen Ihnen zusätzlich als Nachweis für technische Zulassungen, für die Produkthaftung und Produktionsfreigaben. Die FEM Berechnungen werden selbstverständlich analytisch nach allgemeinen und internationalen Normenwerken durchgeführt. Dadurch garantieren wir verlässliche und vergleichbare Ergebnisse. Die folgenden Analysen und Berechnungen führen wir für Sie durch:

  • Lineare und nicht-lineare strukturmechanische Berechnungen
  • Analyse von Verformungen, Steifigkeiten und Stabilität
  • Berücksichtigung von Eigenschwingungen
  • Transiente Strukturanalyse
  • Kollisionsanalysen
  • Temperaturfeldberechnung (thermisch-stationär oder thermisch-transient)
  • CAE-gestützte Betriebsfestigkeitsberechnung mit nCode

Während der Konstruktionserstellung erhalten Sie technische Zeichnungen in 2D (in den Formaten dxf, dwg und pdf) und 3D (im step-Format) von uns. Außerdem fertigen wir je nach Bedarf Einzelteilzeichnungen, Baugruppenzeichnungen, Gesamtzeichnungen oder Montagezeichnungen an. Hinzu kommt noch eine detaillierte technische Dokumentation zur Prüfung, wodurch Sie die Gelegenheit haben, noch vor der Fertigung Anpassungen vorzunehmen oder spezielle Wünsche oder Bedenken zu äußern. Durch diesen Schritt sind Sie auf der sicheren Seite, dass alle Fertigungsprozesse nach Ihren Wünschen ausgeführt werden.

Außerdem haben Sie dadurch die Gewissheit, dass alles perfekt passt und fehlerfrei umgesetzt wird. Durch diese Vielzahl an technischen Zeichnungen und der umfassenden Dokumentation können Sie sicher sein, dass die präzise Kommunikation über Ihre gesamte Entwicklungs- und Fertigungsprozesskette funktioniert. Damit wird der unterschiedliche Informationsbedarf jeder Stufe gedeckt.

Wir arbeiten eng mit Ihnen bei den Themen Entwicklung, Planung und Auslegung der Konstruktion, des Materials und des Fertigungsprozesses, um den Anforderungen an uns selbst, ein möglichst seriennahes Ergebnis bereits in der Prototypenphase zu erzielen, gerecht zu werden. Dadurch werden optimale Resultate gesichert und Ihre Zeit- und Kostenplanung eingehalten.

Wir analysieren die Ergebnisse der FAI und optimieren den Fertigungsverlauf, um höchstmögliche Effizienz und Wirtschaftlichkeit zu erlangen. Damit Ihr Projektbudget geschont wird helfen wir dabei, die Einführungszeiten deutlich zu verkürzen und planmäßig in Serie zu starten.

Wir übernehmen als Tier-1 Supplier für Sie den kompletten Prozess, von der Bedarfsplanung bis hin zur logistischen Abwicklung. Um unterbrechungsfreie Produktionsprozesse zu sichern, stellen wir Ihnen insgesamt 1.200 m² Lagerfläche als Konsignationslager zur Verfügung. Dadurch sparen sie einerseits Kosten im Vergleich zu Ihren eigenen Lagerkapazitäten. Andererseits können Sie somit in umfangreicheren Losgrößen kostengünstiger produzieren.

Ihre optimale Bauteilversorgung für die Serienfertigung ist damit gesichert. Ihre NovaNox® Rohrleitungen Abgas können Sie termingerecht und auch flexibel abrufen. Ihre bestehenden Logistikprozesse werden dabei selbstredend vollständig mitintegriert. Durch diese Maßnahmen können wir Ihnen eine sichere Bauteilversorgung über das ganze Jahr hinweg bieten.

Unser Team

Systemlieferant NovaNox

Lernen Sie jetzt Ihren persönlichen Ansprechpartner kennen.

Jetzt einfach online Ihren Wunschtermin vereinbaren.

Sie möchten einen Info- oder Beratungstermin mit Ihrem Ansprechpartner vereinbaren?
Nutzen Sie dafür ganz einfach unsere Online-Terminvereinbarung.

So einfach geht’s:

NovaNox® ist Systemlieferant für Hersteller von Maschinen, Anlagen und der Fahrzeugtechnik. Spezialisiert haben wir uns dabei auf die Schlauchtechnik, Rohrtechnik, Isoliertechnik, Abgastechnik, Tanktechnik und Rohrleitungen Abgas. Von der Entwicklung und Prototypenfertigung bis hin zur Serienfertigung.
